بررسی تخصصی

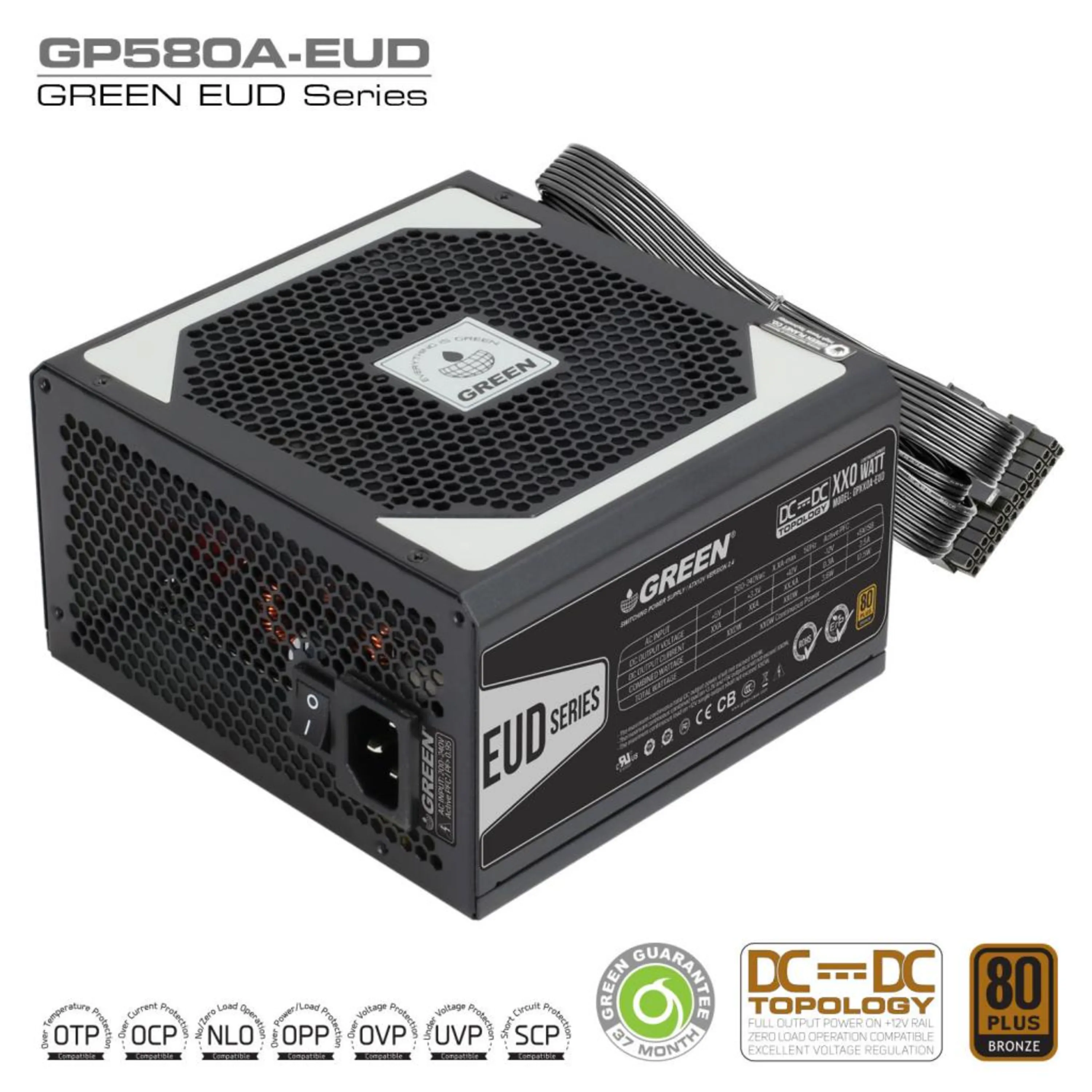

شرکت پردیس صنعت سیاره سبز "گرین/GREEN" مفتخر است که در اقدامی بی‌سابقه، پاورهای خوش قیمت و توان پایین خود را به مبدل‌های DC-DC مجهز کرده است. این در حالی است که در حال حاضر اکثر تولید کنندگان پاور در دنیا این نوع توپولوژی را تنها در مدل‌های میان رده و رده بالای تولیدات حرفه ای خود پیاده سازی می‌کنند. قطغا استفاده از عبارت "پاورهای رده پایین" برای این نسل جدید پاورهای گرین با این همه امکانات و قابلیت ها، گزینه مناسبی به شمار نخواهد رفت. بنابراین بر اساس محدوده توان خروجی اشان (330W-580W) بهتر است از عبارت "پاور حرفه ای توان پایین" استفاده کنیم...
توپولوژی مبدل‌های DC-DC به همراه یک‌سوسازی هم‌زمان (Semi-Synchronous Rectification) در بخش ثانویه
پاورهای سری EUD بر خلاف نسل قبل که در طراحی بخش ثانویه آن‌ها از توپولوژی Group Regulation استفاده شده بود از جدیدترین و مدرن‌ترین طراحی حال حاضر یعنی مبدل‌هایDC-DC به همراه یک‌سوسازی هم‌زمان (Synchronous Rectification) بهره می‌برد. در تکنولوژی Synchronous Rectification از دیودهای شاتکی در بخش خروجی حذف شده و به‌طور کامل Power MOSFET ها جای آن‌ها را گرفته‌اند. در نسل EUD به لطف استفاده از ماسفت های فوق‌العاده باکیفیت (Low RDS(on، شاهد افزایش چشمگیر کارایی و کاهش افت ولتاژ و تلفات حرارتی هستیم که همین امر به‌صورت محسوس باعث افزایش/تثبیت عمر مفید و تحمل منبع تغذیه در برابر حرارت بالا خواهد شد.
همچنین به‌واسطه تعبیه مبدل‌های DC-DC در این بخش، ولتاژ هر یک از شاخه‌های اصلی خروجی (12V,+5V,+3.3V+) به‌صورت کاملاً مستقل ساخته و پرداخته می‌شود. این امر در عمل باعث تثبیت بیش از پیش سطح ولتاژ شاخه‌های نام برده در وضعیت‌های Cross Load (توزیع نامتوازن بار بر روی شاخه‌های خروجی)، Zero Load (وضعیت کاملاً بی‌باری) و به دنبال آن، اضافه شدن پروتکشن (NLO (No Load Operation به قابلیت‌های این سری از منابع تغذیه شده است.
نتیجه نهایی پیاده سازی این توپولوژی کاهش Voltage Regulation شاخه‌های اصلی به کمتر از 2.5% و همچنین واکش گذرا (Transient Response) به مراتب سریع‌تر از نسل قبل خواهد بود. علاوه بر این، بر خلاف اغلب منابع تغذیه در این رنج قیمت، قابلیت ارائه تمامی توان خروجی پاور تنها بر روی شاخه 12V+ نیز فراهم شده است. در واقع کاربرانی که قصد استفاده این سری از پاورها را بر روی سیستم های مدرن و مجهز به پردازنده و کارت های گرافیک پرمصرف دارند می توانند بدون هیچ گونه محدودیتی از نظر توزیع توان بر روی شاخه های خروجی از حداکثر کارایی تجهیزات حرفه ای خود بهره مند شوند.
عملکرد به‌مراتب سریع‌تر و دقیق‌تر پروتکشن های ایمنی
تراشه Supervisor در منابع تغذیه سوئیچینگ مدرن، مهم‌ترین بخش ناظر بر تمامی فعل و انفعالات انجام شده در آن محسوب می‌شود. در پاورهای سری EUD از تراشه Supervisor به‌مراتب مدرن‌تر و دقیق‌تر نسبت به مدل‌های نسل قبل استفاده شده و سفارشی سازی‌های انجام شده در بایاسینگ آن، در عمل محدوده به‌مراتب تنگ‌تر و دقیق‌تر برای کنترل پروتکشن های ایمنی فراهم کرده است.
در واقع پاورهای نسل جدید EUD همانند پاورهای رده بالا و گران قیمت موجود در بازار از تمامی پروتکشن های ایمنی حال حاضر پیاده سازی شده در منابع تغذیه سوئیچینگ مدرن پشتیبانی می‌کنند. شرح عملکرد پروتکشن های OVP/UVP/OCP/OPP/SCP/SIP/NLO/OTP پیاده سازی در پاورهای EUD:
(Surge & Inrush Protection (SIP
به لطف تعبیه MOV (Metal Oxide Varistor) و همچنین NTC Thermistor در بخش ورودی، عملکرد و سلامت این نسل از پاورها در برابر جریان هجومی (Inrush Protection) و حتیSpike های شدید ولتاژ در ورودی بیمه شده است.
(Over/Under Voltage Protection (OVP/UVP
در صورتی که محدوده ولتاژ هر یک از شاخه‌های خروجی از محدوده حداقل و حداکثر ایمن تعیین شده فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
(Over Current Protection (OCP
در صورتی که به هر دلیلی جریان عبوری هر یک از شاخه‌های خروجی از محدوده ایمن تعیین شده فراتر رود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
(Short Circuit Protection (SCP
اتصال کوتاه یا Short Circuit زمانی اتفاق می‌افتد که امپدانس خروجی هر یک از شاخه‌های خروجی منبع تغذیه کمتر از 0.1 اهم شود. در واقع در صورتی که هر یک از شاخه‌های خروجی با یکدیگر و یا با به زمین (GND) اتصال کوتاه شود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
(OPP (Over Power Protection
در صورتی که توان مصرفی مجموع شاخه‌های خروجی منبع تغذیه از مقدار تعیین شده فراتر رود، این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
(OTP (Over Temperature Protection
در صورتی که به دلایل مختلف نظیر از کار افتادن فن دستگاه، مسدود شدن روزنه‌های ورود و خروج هوا و یا اعمال بار بیش از توان نامی منبع تغذیه در فواصل طولانی، حرارت داخلی پاور از مقدار تعیین شده فراتر رود این پروتکشن بلافاصله منبع تغذیه را خاموش می‌کند
(No-Load Operation (NLO
این پروتکشن به منبع تغذیه این اجازه را می‌دهد تا حتی در صورتی که شاخه‌های خروجی آن به بار متصل نباشد بدون مشکل به فعالیت خود ادامه دهد. (نکته: اینتل از عبارت No-load Situation برای این پروتکشن در استاندارد ATX12V V2.4 استفاده نموده است. اما عموما این پروتکشن را به نام NLO می شناسند)
بهره‌مندی از خازن‌های الکترولیت و جامد باکیفیت تایوانی از نوع 105C در بخش اولیه و ثانویه
در منابع تغذیه سری EUD در هر دو بخش اولیه و ثانویه از خازن‌های الکترولیتی باکیفیت تایوانی و با قابلیت کارکرد در دمای 105C استفاده شده است. این خازن‌ها در مقایسه با خازن‌های مشابه از نوع 85C بیش از 4 برابر عمر بیشتری دارند و به‌صورت محسوس در برابر ریپل جریان مقاوم‌ترند.
ریپل و نویز ولتاژ شاخه‌های خروجی حداکثر یک سوم استانداردهای جهانی
ریپل و نویز خروجی یکی از مهم‌ترین عوامل در کاهش عمر مفید پاور و تجهیزات متصل شده به آن محسوب می‌شود. ریپل ولتاژ شاخه 12V+ خروجی پاورهای سری EUD به‌واسطه توپولوژی مدرن پیاده سازی در بخش ثانویه و فیلترهای متعدد CLC حداکثر (35mV(pp می‌باشد که معادل کمتر از یک سوم محدوده مجاز در آخرین ویرایش استاندارد پاورهای ATX است.
فن فوق‌العاده کم صدا با عملکرد به مراتب هوشمندتر
به لطف کنترلر فن فوق‌العاده هوشمند در نظر گرفته شده برای پاورهای نسل جدید EUD، نویز صوتی این مدل‌ها تا حدود 70% الی 80% توان نامی پاور بسیار پایین بوده و عملاً هیچ صدایی از فن پاور به گوش کاربر نخواهد رسید.
بازدهی مصرف انرژی (Efficiency) بالا و کسب گواهینامه 80Plus Bronze
برخورداری از مدرن‌ترین توپولوژی‌های روز در بخش‌های اولیه و ثانویه در کنار قطعات فوق‌العاده باکیفیت در ساخت پاورهای EUD سبب شده تا حداکثر بازدهی مصرف انرژی نسل دوم این پاورها به حدود 88% برسد. این میزان بازدهی مصرف انرژی سبب شده تا این سری از پاورها موفق به کسب گواهینامه 80Plus Bronze شوند.
کابل‌های خروجی فلت و یکدست مشکی
در پاورهای سری EUD از کابل‌های خروجی تماما مشکی و از نوع فلت (تخت) استفاده شده است. کابل‌های فلت نسبت به کابل های رشته ای متداول، انعطاف پذیرترند و کابل کشی قطعات را آسان‌تر کرده که نهایتا سبب زیبایی بیشتر اسمبل سیستم و تهویه بهتر هوای داخل کیس خواهد شد.
